鉄道模型実験室 No.284 　直交ロータリエンコーダを作る

　改善工作の第1弾として、直交ロータリエンコーダを作った。これは、距離測定の分解能を上げる手段としてギヤによる増速ではなく、先回理解した直交エンコーダの技法を取り入れることによって、分解能の向上を実施した。

■ 直交ロータリエンコーダのセンサ

　先回の「ロータリエンコーダを使ってみた　その１」（2026/2/8）にて報告したように、直交エンコーダと言われている４倍方式の処理方法を理解したので、この方法にて距離測定の分解能を４倍に上げようとするものである。

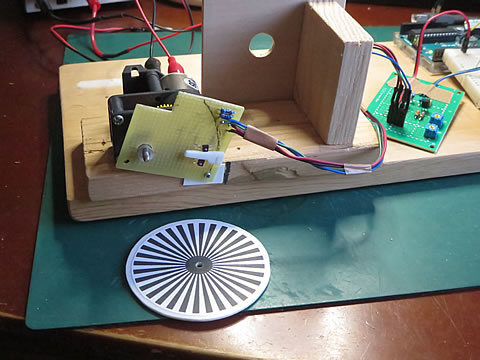

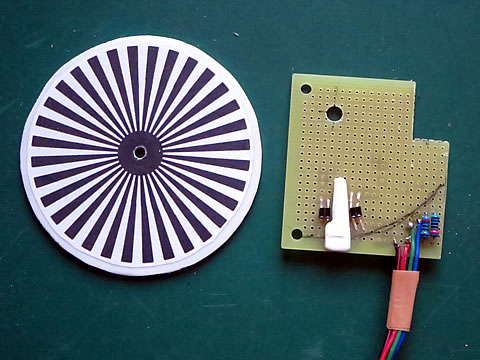

　使用する回転円盤は、先回も使用したパソコンで作った32分割の白黒模様の円盤です。通常は、この円盤が1回転すると、32 回パルスをカウントするのですが、このカウントを４倍して、128回カウントさせようとするのです。原理は、フォトリフレクタTPR-105F をもう一つ増設して、A相とB相の二つのパルスをもとに、回転方向の判別と共に、分解能も４倍となる方法です。二つのパルスは位相が90度ずれているので “直交” 方式と言うそうですが、これが制御のポイントとなのですが・・・・・・・・・・。

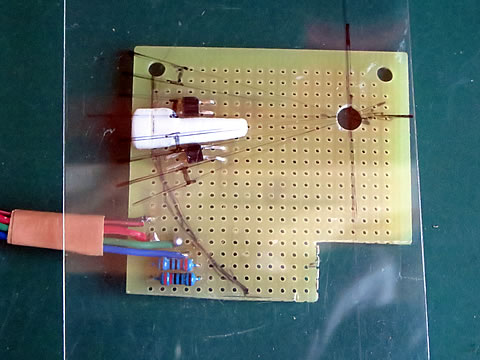

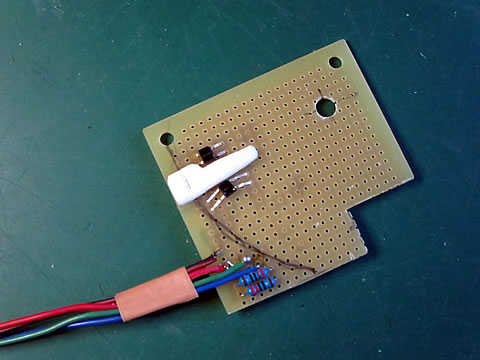

　まず、ストック品の中から丁度良い大きさのユニバーサル基盤の切れ端を選び、この上にセンサと回路を取り付けることにしました。

　ここで、フォトリフレクタの脚が長いことを利用して、後から横位置をずらして調整できるようにしました。リフレクタの取付角度が重要であると考えていたからです。

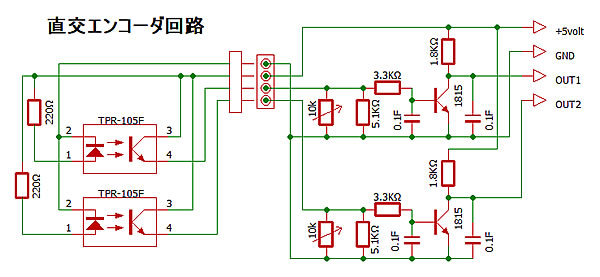

　リード線を少なくするために、光源の電流制限用抵抗 220Ωは回路中に取り付けており、リード線は電源用と出力線の４本だけにしました。二つのセンサの間は、光の干渉を避けるために土手を後から追加したのですが効果は不明です。最終的に乱反射防止のために黒塗りにしようと考えています。

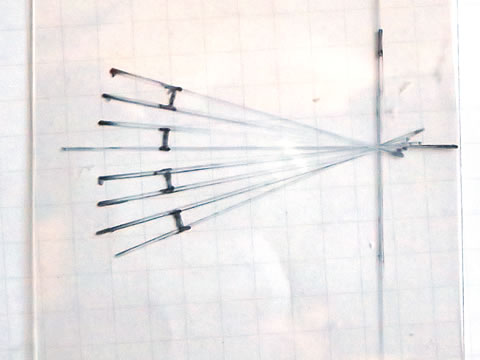

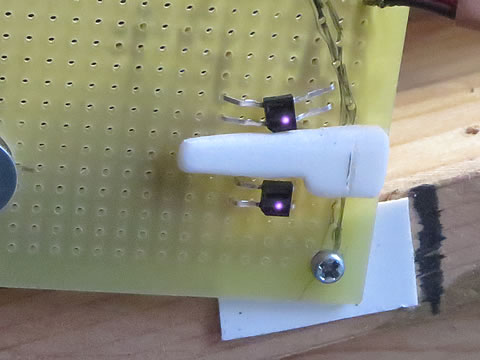

　センサの取付位置が重要ですので、透明なプラ板にマジックで線を引き、それに従って取付状態を調整しました。でも写真に示すように、なかなか雑な工作ですが、最終的にはセンサの出力信号を見ながら微調整すれば良いと考えていたので、気楽に工作しています。

■ 処理回路

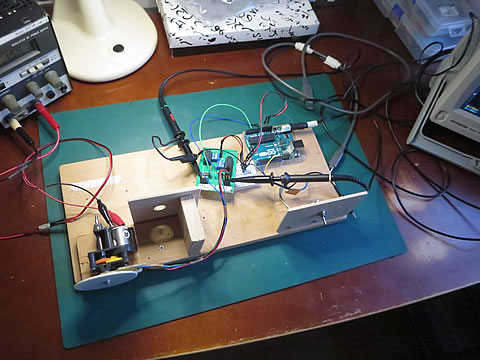

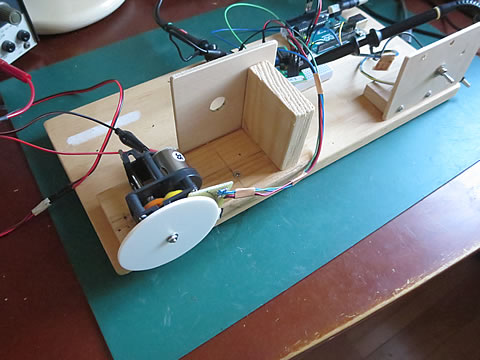

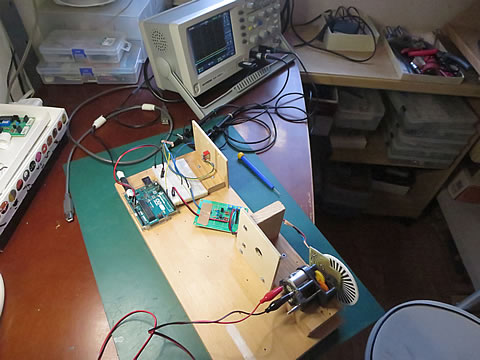

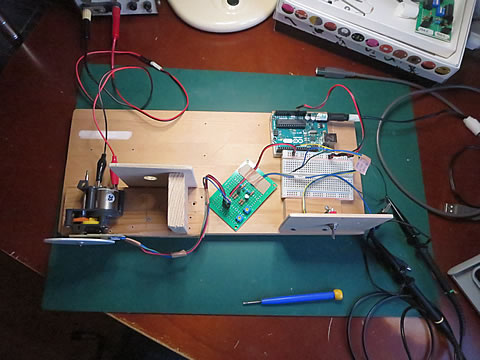

　処理回路は、以前工作した回路を使用することにしました。下左の写真です。回転円盤とセンサをモータ付き減速機に取付て、円盤を回転させながらセンサの信号をチェックすることにしました。

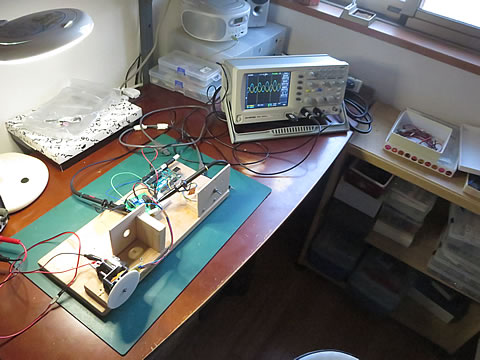

　センサ回路の電源はArduino から供給し、信号出力をオシロスコープで観察しました。

　　　**********************************

　　ここで、トラブル発生です。信号が出ていません！

　　　**********************************

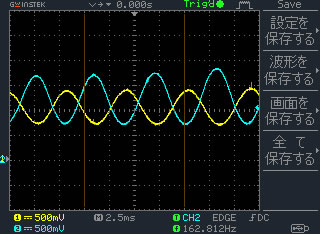

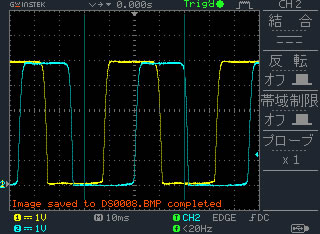

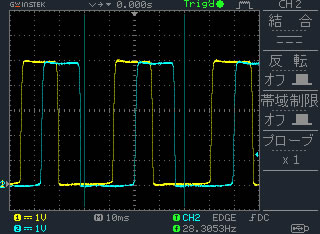

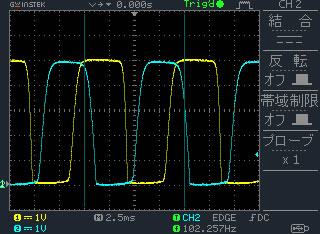

　回路の信号を探っていると、センサからの信号は下のオシロ画面のような状態でした。OKですね。

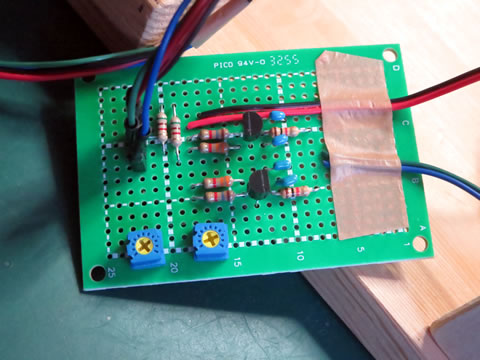

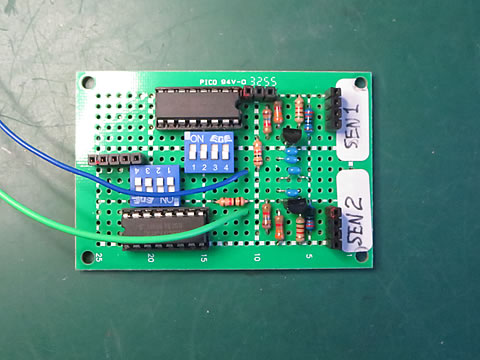

　入力信号は正常ですが、出力側はダンマリなのです。そして、使用した処理回路が不良であると早とちりして、新しく作ってしまいました。下左の写真。これならOK のはずと思いきや、やはりこれも駄目でした。

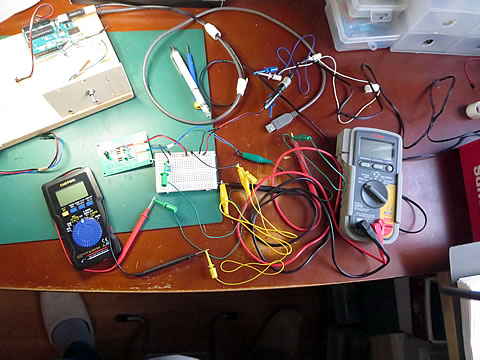

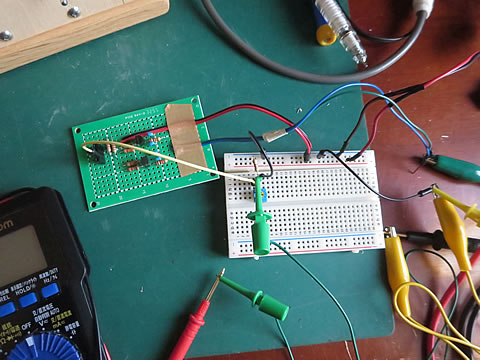

　そこで、トランジスタ回路の解説書を見直してみました。入力信号のレベル調整が出来ていないことに気が付いたのでした。試しに、回路の入力と出力の電圧状態を測定してみました。電源は５volt のＡＣアダプタを使用し、入力側の電圧は、4.7kΩの抵抗と10kΩの半固定抵抗を使って調整可能な電圧回路としました。
