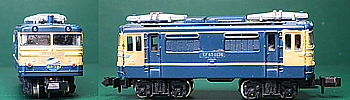

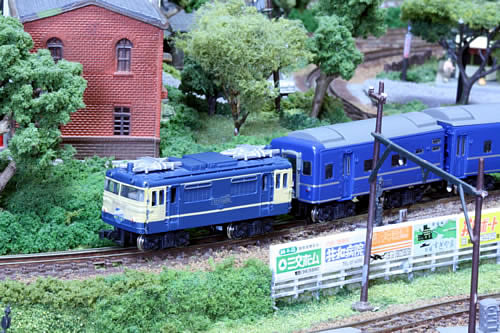

Ｂトレシリーズ　電気機関車 　EF65-1136 号機

実車プロフィール

EF65-1000は、EF65形の高速客貨両用タイプ（PF形）として昭和44年（1969）に登場し、ブルートレインから一般貨物列車まで、全国の直流平坦線電化区間で活躍する日本を代表する機関車です。

模型プロフィール

メーカー ： バンダイ
商品名 ： Ｂトレイン　20系ブルートレイン・EF65
　　　　　　　　　　　　　　 (6両セット)
発売日 ：　2005年7月29日
入手日 ：　2007年5月3日　新品購入、組立て



動力台車：KATO 小型車両用動力ユニット
　　　 通勤電車１　（Ｂトレ用動力ユニット）
　　　 品番： 11-105　　〔識別番号：　No. 51〕

主要諸元

　　.

　　.

●  連結面間距離：　68.5 mm

●  前台車：　トレーラ車輪
●  後台車：　２軸動輪、トラクションタイヤ／１輪

●  車体重量：　36.7 グラム　

●  加重等：　動輪台車側を重点に、水草の重りで加重

●　カプラー：　アーノルドカプラー

関連報告

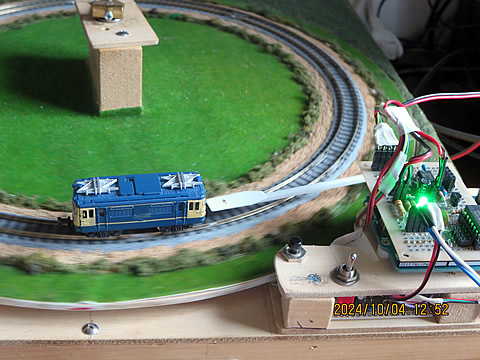

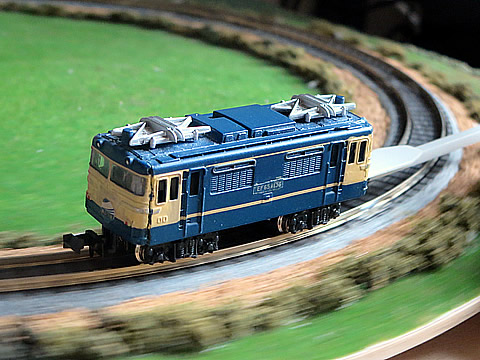

●  「小型のターンテーブル式実験装置 測定データのN増し（２）」（2024/10/5）



動力特性

● 動力特性の測定（２）

● 速度特性：

　動力車の速度特性を測定する。　速度・電圧特性と電流・電圧特性を右に示す。

　電車や新幹線車両にも適応できる様に設定されている動力台車なので、スピードが出るようになっています。

　切れかかっていたトラクションタイヤをKATO Z01A4012 トラクションタイヤ Φ4×1mm に交換しました。



● 牽引力特性：

　動力車の牽引力特性を測定する。駆動力の粘着限界は ６gf 程度であることが分かる。

　制動領域の遷移点を過ぎたあたりでデータが飛んでいますが、これは状態が安定しないためです。S字特性に対して、測定方法が不適であったと判断しています。

　　　　****************************************************************

● 動力特性の測定（１）

　
　

●　牽引力特性は、改良版の傾斜台式測定装置で測定する。　速度特性は未測定である。2011年9月17日測定。

「傾斜台の改良」（2011/9/15）、「KATO製小型車両用動力ユニットの動力特性」（2011/10/10）、測定時の重量は 36.6 グラム

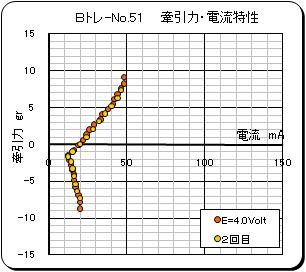

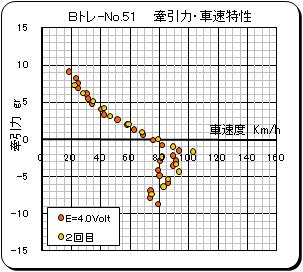

●　牽引力特性は、通常のＮゲージと同様な傾向であり、粘着領域での牽引力は、重量増加の効果により、８グラム程度を発揮している。

●　また、制動領域、即ち下り坂でノッキングを起こし、ギューギュー音と共に、速度のバラつきが見られる。　ギューと音がしている時はブレーキが掛っているようであり、スピードが落ちると音が止み、またスピードが上がると音がする状態を繰り返している。　坂がきつくなるとギュー音は連続音となり、スピードもブレーキが掛った状態のようである。

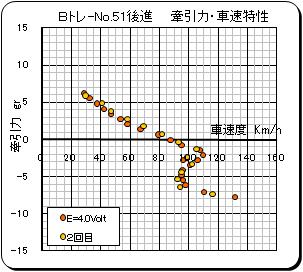

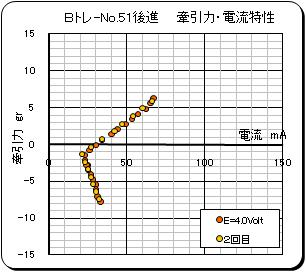

●　今回、後進状態での牽引力特性を測定してみた。　駆動系機構が前後非対称であるので、もしやと思ったからである。　案の定、後進時の特性は、制動領域のパターンが少し異なるようである。　また、駆動領域での電流特性も大きめである。　これらの要因調査は今後の課題とする。
