　物置部屋のレイアウトのヤードの改良と操作盤を新しく作っています。　この工作も終盤となりましたので、中断していた機関区の地面工作を再開しました。　今回は建物に灯りを復活させました。

■　機関区の電飾

　機関区のプレートを取り出し、改造時に取り外していた電飾部材を再組付けしました。　材料は分解前の部品をそのまま使用した。　街灯を３カ所設置し、建物のLED

は機関区のベースとなっているベニヤ板に直接取り付けました。　下左の写真。　また、機関区の照明もそのまま再利用しています。　下右の写真。

　機関区の工事も、何回でも作っては壊すの工作でしたが、そのたびに単純になって行くような気がします。　だんだん手抜き工事となっています・・・・・・・・・。　今回の機関庫のLEDもその時の工作部ですね。　・・・・・・・「物置部屋のレイアウト　第４期工事　機関区の照明工事」（2015/10/9）

　レイアウトが単純になったので、照明用の配線も楽に（？）なりました。　回路は４っつのブロック分けた配線し、それぞれラグ板にまとめています。　下左の写真。　そして保護テープで固定してしています。　また、いつか分解する時のために、剥がしやすいテープを使っています。　下右の写真。

　配線が完了したので点灯テストを実施しました。　LEDは全て電球色を使用しています。

　点灯に問題なかったのでレイアウト上に戻して、再度点灯テストです。

　問題無かったので、工作は検査合格としました。

■　レイアウトに設置

　元のレイアウトに戻した機関区に、蒸気機関車３台とスイッチャーを配置しました。　未だ、人物や自動車などは配置していませんが少し賑やかになりました。

　部屋が少し暗くなってから、レイアウト全体の照明を点灯させました。

　レイアウト中部の街の灯りも異常ありません。

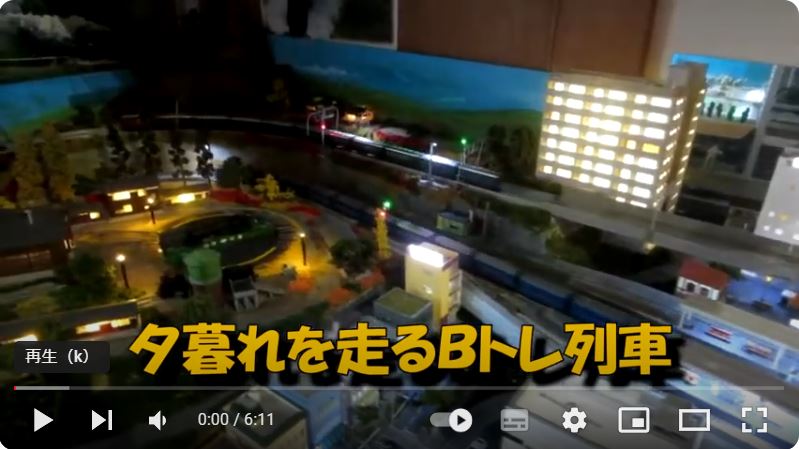

　レイアウトの走行テストを兼ねて、Ｂトレの列車を走らせました。　その時の動画です。

　この動画は６分あまり連続して撮影しました。　この間に、４本の列車は全て快調に走行していました。　脱線や追突などのトラブルは発生していません。　さすがにKATO製の動力車と車両群だと思いました。　先日の名鉄３兄弟とは大違いです。

　Ｂトレと言えども、やはりヘッドライトや室内灯が欲しいですね。　一台だけ変な車両が有りましたが・・・・・・・・・・。　昔の工作作品「バンダイの走行台車を使って室内灯を細工する」（2010/12/15）の残骸を下左に示しますが、その時の生き残りでしょうか？

　このバンダイのBトレ専用走行台車Tは、走行抵抗が大きいため、苦労して工作したものの、不採用として分解されてお蔵入りになっている筈です。　そこで、問題の車両を取り出してみました。　上右の写真。

　なんと台車はKATO製の動力車のシャシーで、モータがありません。　モータ不調で動力車からトレラー車に改造された台車でした。　集電機能付きながら走行抵抗が小さいので室内灯加工が可能です。　KATOさん！・・・・・・このタイプの台車をオプションパーツとして売り出してください。　
